KROM-NİKEL PASLANMAZ ELEKLER

KROM-NİKEL PASLANMAZ ELEKLER

Kırma eleme prosesi olan neredeyse her madende sıklıkla kullanılan bir elek tipidir.

Madenin yapısı ,şekli ,yoğunluğu ve sertlik değerine göre kare gözeneğin örüleceği tel tipi ve örgü şekli seçilir. Madenin yapısı ,şekli ,yoğunluğu ve sertlik değerine göre kare gözeneğin örüleceği tel tipi ve örgü şekli seçilir.Madenin yapısı ,şekli ,yoğunluğu ve sertlik değerine göre kare gözeneğin örüleceği tel tipi ve örgü şekli seçilir.Madenin yapısı ,şekli ,yoğunluğu ve sertlik değerine göre kare gözeneğin örüleceği tel tipi ve örgü şekli seçilir.

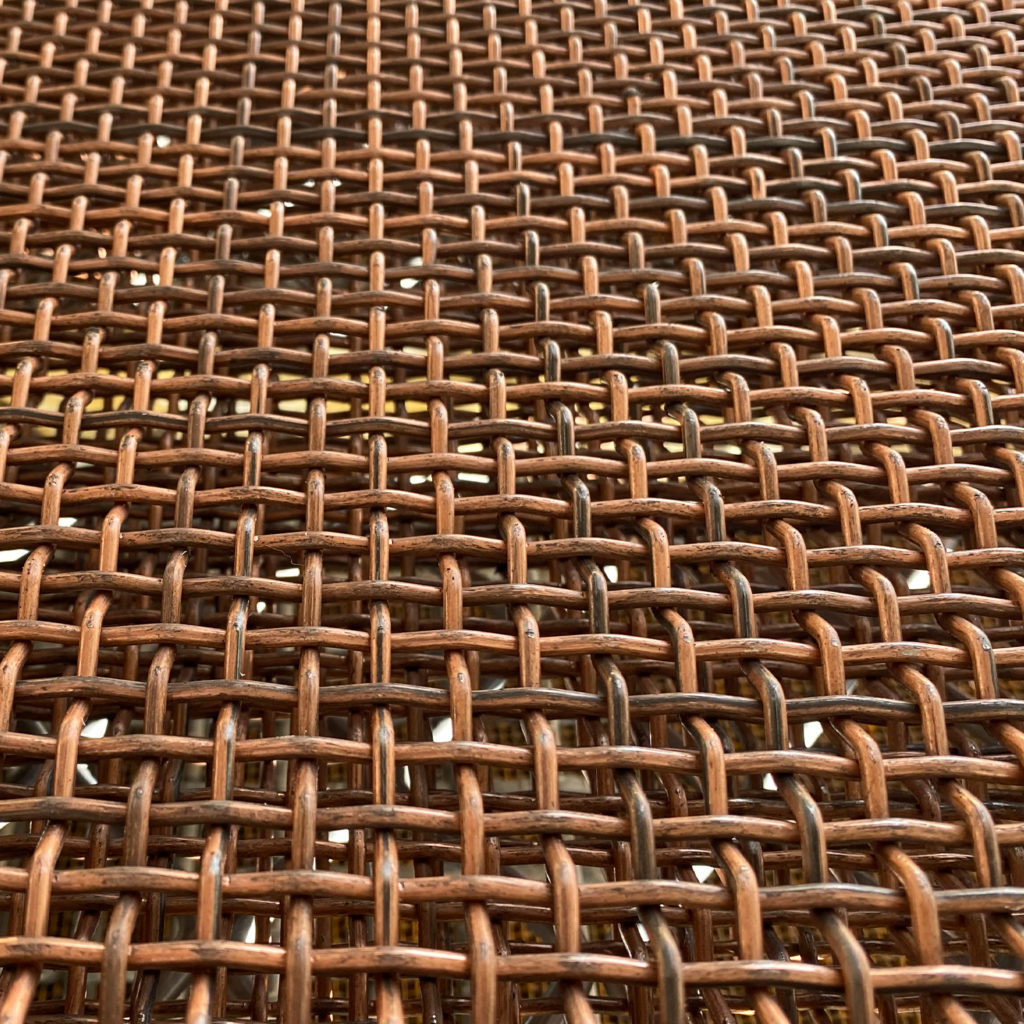

KARE GÖZENEK ÇELİK ÖRGÜ ELEK

Kırma eleme prosesi olan neredeyse her madende sıklıkla kullanılan bir elek tipidir.

Mesh	Tel Çapı (mm)	Gözenek Açıklığı(mm)	1 cm’deki Delik Sayısı	1 c㎡’deki Delik Sayısı	Ağırlık (kg/㎡)	Açık Alan %
4	1.00	5,35 x 5,35	1.6	3	1.953	71
5	1.00	4,00 x 4,00	2	4	2.48	64
6	1.00	3,00 x 3,00	2.35	6	3.1	56
7	0.80	2,83 x 2,83	3	9	2.1862	61
8	0.65	2,53 X 2,53	3.2	10	1.647	63
9	0.60	2,20 X 2,20	3.5	12	1.5943	62
9	0.80	2,00 x 2,00	3.75	14	2.733	51
10	0.57	1,97 X 1,97	4	16	1.586	60
12	0.60	1,50 X 1,50	5	25	2.126	51
12	0.47	1,64 X 1,64	4.8	23	1.298	60
14	0.60	1,20 X 1,20	5	25	2.48	44
14	0.47	1,34 X 1,34	5.6	31	1.513	55
15	0.40	1,25 X 1,25	5.7	32	1.202	57
16	0.47	1,10 X 1,10	6.3	40	1.745	49
17	0.50	1,00 X 1,00	6.5	42	2.07	44
18	0.47	0,94 X 0,94	7	49	1.902	44
20	0.37	0,90 X 0,90	8	64	1.34	50
22	0.35	0,80 X 0,80	8.5	72	1.3	48
22	0.37	0,78 X 0,78	8.7	76	1.433	40
24	0.35	0,70 X 0,70	10	100	1.447	44
24	0.28	0,78 X 0,78	10	100	0.866	54
25	0.32	0,69 X 0,69	10	100	1.257	47
25	0.35	0,67 X 0,67	10	100	1.466	43
28	0.30	0,60 x 0,60	11	121	1.24	44
30	0.30	0,54 X 0,54	12	144	1.33	41
35	0.22	0,50 X 0,50	14	196	0.834	48
38	0.22	0,45 x 0,45	16	256	0.896	45
40	0.22	0,40 X 0,40	15	225	0.968	42
40	0.25	0,385 x 0,385	16	256	1.2204	37
50	0.18	0,32 X 0,32	20	400	0.804	41
60	0.14	0,28 X 0,28	25	625	0.579	44
70	0.12	0,24 X 0,24	27.5	756	0.49	44
80	0.12	0,19 X 0,19	31.75	1,008	0.576	38
90	0.10	0,18 X 0,18	35	1,225	0.443	41
100	0.10	0,15 X 0,15	39	1,521	0.496	36
120	0.08	0,13 X 0,13	47.5	2,256	0.378	38
150	0.06	0,10 X 0,10	59	3,481	0.279	39
180	0.05	0,09 X 0,09	70	4,900	0.221	41
200	0.05	0,08 X 0,08	78	6,084	0.238	38
250	0.04	0,06 X 0,06	98	9,604	0.198	36
325	0.036	0,042 X 0,042	138	19,044	0.206	29
400	0.030	0,033 x 0,033	158	24,964	0.177	27
500	0.025	0,025 x 0,025	197	38,809	0.203	20

İlginizi çekebilecek başlıklar…

Dokuma Tipleri ve Gözenekler

Çelik örgü elekler önceden form verilmiş atkı ve çözgü tellerinin dokuma tezgahlarında birleştirilmesiyle oluşurlar. Dokuma tipine göre çok değişik formlarda örgü desenleri ortaya çıkar.
